纹影仪测热流场

纹影法,又称纹影技术,包括黑、白纹影法,彩色纹影法和干涉纹影法,是用纹影仪系统进行流场显示和测量的最常用的光学方法。纹影法首先由Toepler于1864年提出,并应用在光学玻璃折射率的检测中。

在线订购
产品详情

       纹影法,又称纹影技术,包括黑、白纹影法,彩色纹影法和干涉纹影法,是用纹影仪系统进行流场显示和测量的最常用的光学方法。纹影法首先由Toepler于1864年提出,并应用在光学玻璃折射率的检测中。
       1952年 ,Holde和Norht在纹影仪系统上使用白光的分光棱镜 ,实现了彩色纹影成象,扩大了纹影技术的应用范围;1962年,Bland和pelick用纹影法研究了水的压力和温度效应后指出,纹影法实用于水洞 的流场显示;1974年 ,Merzkirch对可压缩流场中的纹影技术进行了分类,把涉及到在纹影仪系统上进行的干涉纹影法的研究 ,包括光栅干涉、棱镜干涉以及Moire条纹干涉等 ,均归类于纹影技术,并得到国内同行的认可。
       纹影法是利用光在被测流场中的折射率梯度正比于流场的气流密度的原理,将流场中密度梯度的变化转变为记录平面上相对光强的变化,使可压缩流场中的激波、压缩波等密度变化剧烈的区域成为可观察、可分辨的图像,从而记录下来。

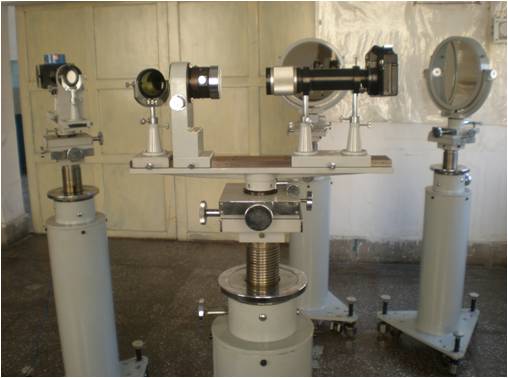

       西安莱克斯光电科技有限公司,自主研发透射式、聚焦式纹影仪,可以方便观察爆炸场、温度场、流场等;
